華通氣動產品

小型帶導桿氣缸 MGC 系列,可非標定制氣缸來圖來樣訂做

內置油壓吸震器，附有調行程裝置，側面負載抵抗力強，不搖轉精度高，導向桿的軸承可選擇滑動或滾珠導向軸承

產品樣本：

(PDF文檔)

關鍵詞：小型帶導桿氣缸 MGC

4001501100 淘寶: 點這里給我發消息

無錫華通氣動阿里: 點擊這里給我發消息

華通氣動

產品介紹

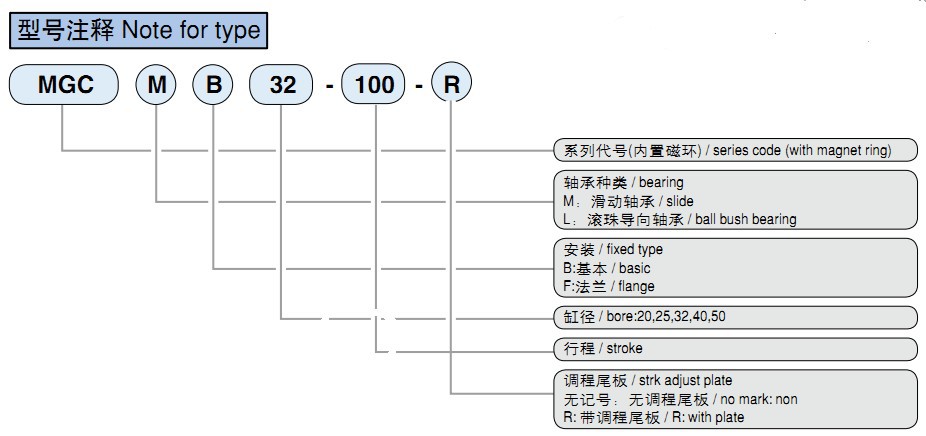

小型帶導桿氣缸 MGC 系列

產品特點：

內置油壓吸震器 / with oil cushion

附有調行程裝置 / stroke adjustable

側面負載抵抗力強 / high bending strength

不搖轉精度高 / no rational

導向桿的軸承可選擇滑動或滾珠導向軸承/two bearing: slide/ball bushing bear ing.

技術參數 Specification
內徑 bore(mm) 20 25 32 40 50
流體 fluid 空氣 / air
動作形式motion type 雙動 / double action
保證耐壓力 Ensured pressure resistance [ Mpa(kgf/cm2) ] 1.5（15.3）
最高使用壓力Max operating pressure [ Mpa(kgf/cm2) ] 1.0（10.2）
最低使用壓力 Min operating pressure [ Mpa(kgf/cm2) ] 0.15（1.5）
工作溫度 / Working temp. (℃) -5~ 50
活塞速度 / piston speed (mm/s) 50~750
緩沖 / cushion 氣緩沖(氣缸本身) / air cushion
行程公差 / stroke tolerance (mm)
+1.9
+0.2
* 潤滑 / lubricate 不需要 / no need
軸承 / bearing 滑動軸承/ 滾珠導向軸承 // slide / ball bushing
活塞桿不轉動精度
Accuracy of the piston rod
does not rotate
滑動軸承 / slide ±0.1° ±0.09° ±0.08° ±0.08° ±0.06°
滾珠導向軸承 / ball bush bearing ±0.06° ±0.05° ±0.04° ±0.04° ±0.04°
接管口徑 / pipe size M5 1/8 1/4
* 如需潤滑，請用透平1號油ISOVG32 &

無錫市華通氣動制造有限公司

我們的研發團隊&實驗室

華通氣動專業的技術研發團隊，擁有博士、碩士、本科學歷20余人，獲得多項國家級專利。與多家知名高校有技術研發合作，密切結合市場需求，開展研發工作。

目前已獲得發明專利十一項、實用新型專利五十多項、外觀專利三項。

技術中心還擁有600平米完整的氣動產品專業實驗室，可進行各類相關的氣動/物理/模擬/壽命試驗。各類檢測設備50余臺。其中20余臺為我公司技術中心自主研發制造的檢測設備。

壽命測試臺

沖擊試驗機

高低溫試驗箱

三坐標測量儀

超聲波探傷儀

液壓萬能試驗機

電動布洛維硬度計

半自動沖擊機

生產制造能力

華通氣動全廠擁有自動化流水線和檢測設備130余臺，從美國、日本、韓國、臺灣等地引進一流的制造裝備工藝。擁有智能機器人加工生產線、美國哈挺加工中心、日本津上走心式車銑復合加工中心、刀塔式雙頭復合車、全自動數控機床、智能裝配線。月度產能各類控制閥10萬套以上。

華通氣動車間生產制造能力

高精度自動送料數控車床
