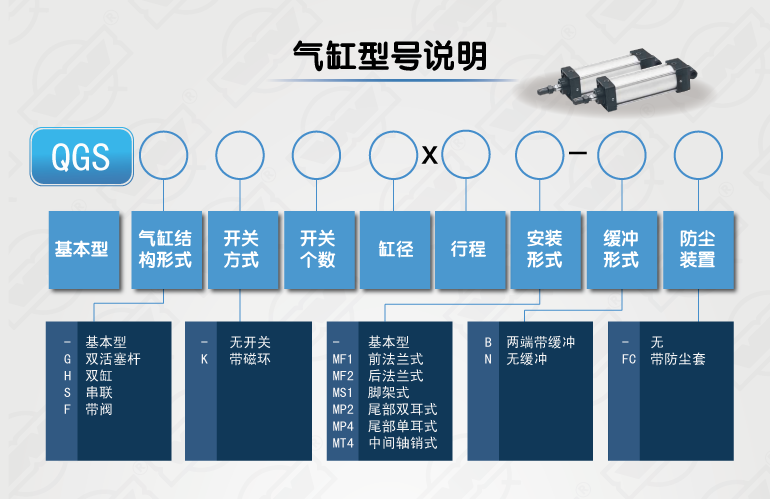

QGS氣缸選型方法，QGS氣缸型號說明

氣缸選購指南

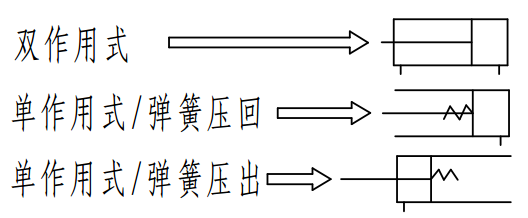

一.從動作方式選定氣缸類型：

二.氣缸缸筒內徑尺寸的選定：

計算公式：氣缸推力 F0=0.25πD2 P

氣缸拉力 F0=0.25π（D2-d2） P

式中：D-氣缸活塞直徑（cm）

d-氣缸活塞桿直徑（cm）

P-氣缸的工作壓力（kgf/cm2）

F0-氣缸的理論推拉力（kgf）

注：1.上述出力計算適用于氣缸速度50～500mm/s的范圍內；

2.氣缸以垂直形式安裝使用，向上的推力約為理論計算推力的50

3.氣缸橫向水平使用時，考慮慣性因素，實際出力與理論計算推力基本相等。

4.用戶可根據負載、工作壓力、動作方向從我公司樣本中的雙作用氣缸理論輸出力表中選擇合適的缸徑尺寸。

三.氣缸行程的選定：

1.確認工件的移動距離；

2.對照我公司樣本各系列的標準行程表，把超過工件移動距離的最小標準行程，作為氣缸行程來選擇。

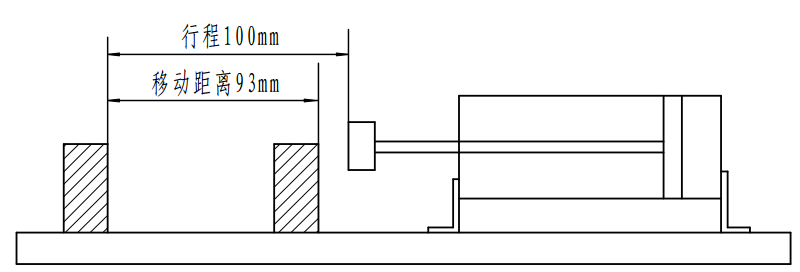

[例]工件移動距離 93mm

氣缸行程 100mm（標準行程）

四.氣缸緩沖形式的選定：

1.無緩沖氣缸；2.固定緩沖氣缸；3.可調緩沖氣缸。

五.潤滑方式的選定：

1.有油潤滑氣缸；2.無油潤滑氣缸。

六.感應開關的選擇：（若需位置信號輸出，可選擇帶磁性開關的氣缸，確定工作電壓、電流，選擇適當的磁性開關）

1.鋼帶安裝；2.軌道安裝；3.拉桿安裝；4.直接安裝。

七.氣缸系列的選定：

根據以上條件，從樣本中選擇適當的系列氣缸。

八.安裝形式的選定：

1.基本型；2.腳架型（軸向或橫向）；3.法蘭型（前法蘭型或后法蘭型）；4.懸耳型（單耳環型或雙耳環型）；

5.耳軸型（桿側耳軸型、無桿側耳軸型、中間耳軸型和耳軸支座型）。

九.合適的氣缸配件的選定：（活塞桿端的配件）

1.I型單肘接頭；2.Y型雙肘接頭；3.浮動接頭。
